電動旋轉吊具主要用于集裝箱吊具領域，主要用于鐵路或港口等有門吊使用自動吊具的作業，提升了貨場裝卸效率。
咨詢電話
18115919885
產品介紹：

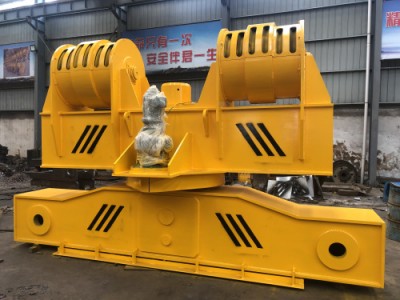

電動旋轉吊具主要用于集裝箱吊具領域，主要用于鐵路或港口等有門吊使用自動吊具的作業，提升了貨場裝卸效率。
結構組成：
電動旋轉吊具，包括上架、旋轉機構和伸縮吊具。上架連接到起升機構，旋轉機構安裝在上架底部，伸縮吊具安裝在旋轉機構的底部，伸縮吊具隨旋轉機構轉動；其中旋轉機構由減速電機通過齒輪驅動旋轉。
在實例中，旋轉機構包括減速電機、小齒輪、回轉支承、導電滑環、聯接螺栓和旋轉限位裝置。
1、小齒輪連接到減速電機，小齒輪與回轉支承嚙合，減速電機雙向轉動帶動小齒輪轉動，小齒輪帶動回轉支承轉動。
2、回轉支承的上部通過聯接螺栓連接到上架，回轉支承的下部通過聯接螺栓連接到伸縮吊具。
3、導電滑環的上部連接到上架，導電滑環的下部連接到伸縮吊具。
4、旋轉限位裝置包括兩個接近限位器，兩個接近限位器分別限定起始位置和回歸位置。
5、減速電機的輸出軸通過平鍵連接到小齒輪并帶動小齒輪轉動。減速電機是失電制動電機。電刷的彈性壓力與導電環環槽滑動接觸傳遞信號及電流。
6、伸縮吊具包括伸縮梁、底梁、伸縮機構和導板裝置。底梁連接到回轉支承的底部，伸縮梁安裝在底梁的兩端，伸縮梁上安裝有導板裝置。伸縮機構安裝在底梁上，伸縮機構靠近底梁的兩端，伸縮機構驅動伸縮梁沿導板裝置伸縮。
7、伸縮梁的高度為550mm。本實用新型的電動旋轉吊具能減輕吊具自重，在不改變鋼絲繩下起重量的情況下較大限度的提高吊具的起重能力，改變無動力集裝箱吊具的作業弊端，提高鐵路貨場集裝箱作業的性能和效率。
